Колба-фланець TESY

Колба-фланець TESY

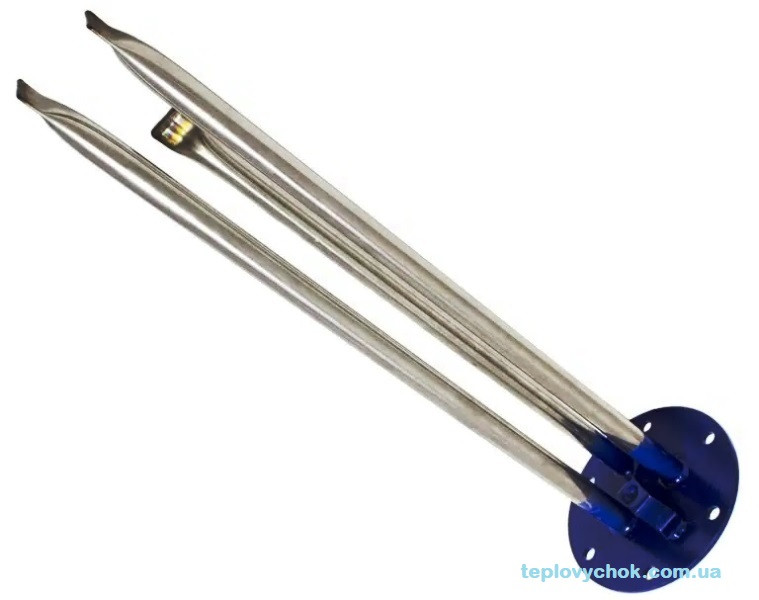

Фланець-колба Ø125мм під сухі тени ( на 6 кріпильних отворів під болти ) використовується в бойлерах TESY; трубки виготовлені з нержавіючої сталі і приварені до фланця (колі) спеціальної зварюванням з двох сторін. Круглий Фланець з 6-ю кріпильними отворами по краях виготовлений з чорного металу і пофарбований спеціальною емаллю в чорний або синій колір (залежно від того, яка фарба є в наявності).

На фланці приварене місце під анод з різьбою М6 (6мм). Дві нержавіючі трубки, в які вставляються сухі тени потужністю 800W, 900W, 1000W або 1200W, мають зовнішній діаметр Ø16мм і внутрішній діаметр Ø14 мм (тобто товщина стінки труби = 1мм). Ці дві трубки можуть бути як окремі, так і сполучені між собою дугою в залежності від виробленої партії (як видно на ФОТО). На якість фланця, на розташування сухих тенів в цих двох трубках це ніяк не впливає.

Третя нержавіюча трубка, використовувана під термодатчик, що має зовнішній діаметр Ø14 мм.

Діаметр фланця = Ø125 мм

Довжина трубок (під тени) = 440 мм. 435 мм. 375 мм.
