Термометр біметалічний з пружиною для кріплення на трубі SD175

Термометр біметалічний з пружиною для кріплення на трубі SD175

Застосовується для вимірювання температури поверхні труб в системах опалення, водопостачання. Встановлюються на труби діаметром від 15 до 60 мм.

Діаметр корпусу, мм: 63; Діапазон температур, ° C: від 0 до +120; Спосіб монтажу: трубний

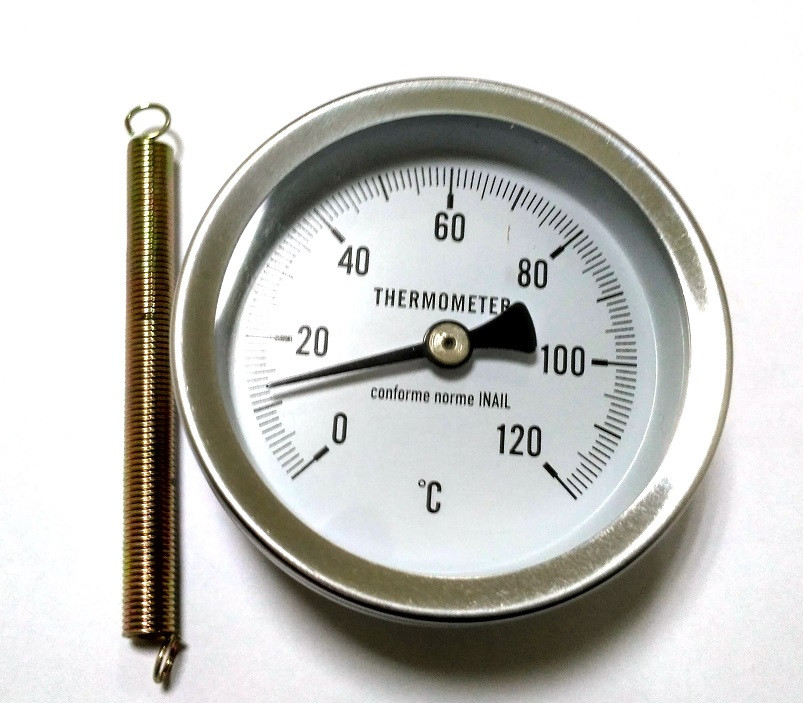

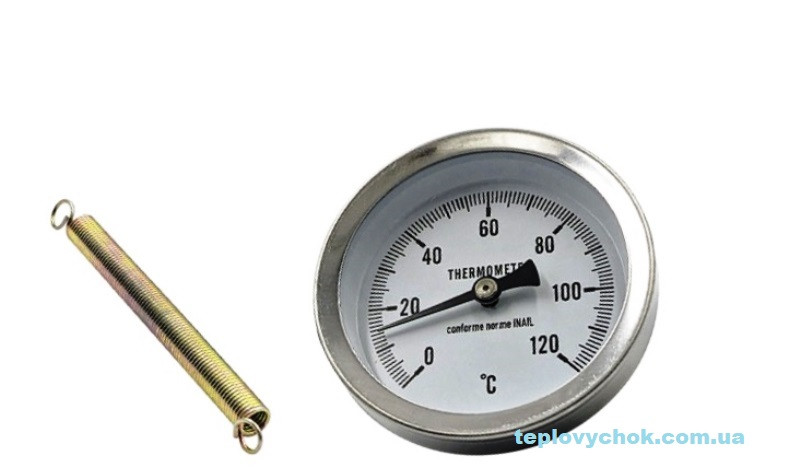

Біметалічний трубний термометр складається з круглого корпусу (в ньому знаходяться кінематичний механізм зі стрілкою, циферблат) і біметалічного термочутливого елемента, закріпленого позаду корпусу. Термометр кріпиться на трубі різного діаметру за допомогою металевої пружини.
В основі принципу дії лежить пружна деформація (під впливом температури) двох з'єднаних металевих пластин з різними температурними коефіцієнтами лінійного розширення. Результатом деформації є її перетворення (за допомогою кінематичного вузла) в обертальний рух стрілки, що показує значення температури на шкалі термометра.
