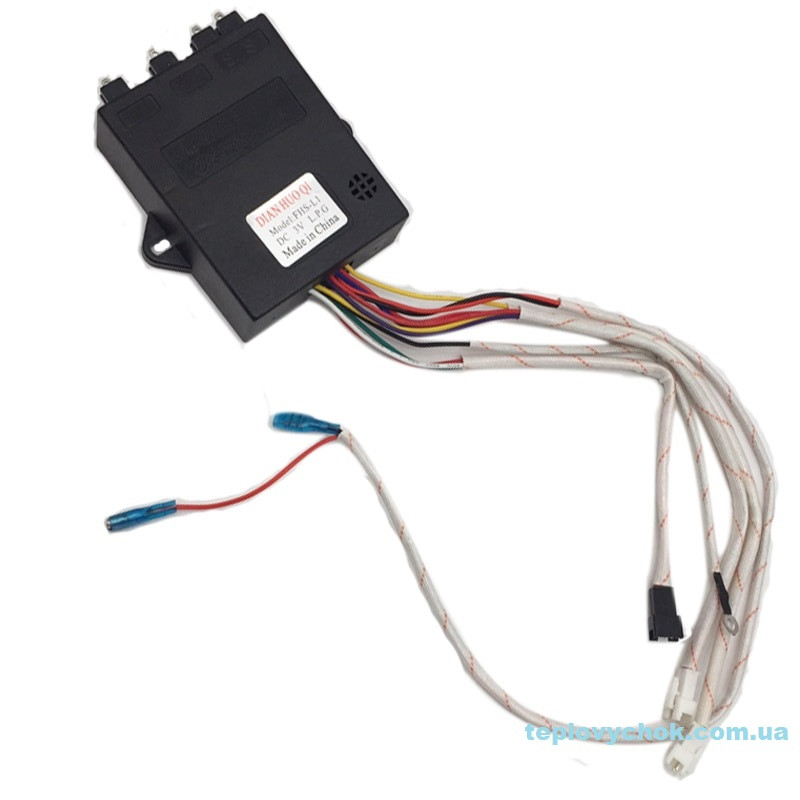

Блок керування китайською газовою колонкою з лампочкою і підключенням під дисплей FHS-L1

Блок керування електронний для газової колонки Китай FHS-L1 DC 3V з лампочкою та під дисплей

Електронний блок керування FHS-L1 DC 3V призначений для заміни несправної плати управління в китайських газових колонках з автоматичним запалюванням. Модуль забезпечує стабільну роботу системи розпалу, керує газовим клапаном та відповідає за індикацію стану колонки. Оснащений лампочкою індикації та роз’ємом під дисплей, що дозволяє візуально контролювати роботу обладнання.

Блок сумісний з більшістю популярних моделей китайських газових колонок та є практичним рішенням у випадках, коли ремонт старої плати неможливий або економічно недоцільний.

Принцип роботи та особливості

Плата управління працює від постійної напруги DC 3V. Живлення здійснюється:

• від двох батарейок типу R20 (D) — 1,5V × 2 = 3V;
• або від гідрогенератора, якщо газова колонка обладнана вбудованою турбіною.

При відкриванні крана гарячої води датчик протоку передає сигнал на блок керування. Плата формує високовольтну іскру для розпалу, подає живлення на газовий клапан, контролює полум’я та забезпечує безпечну роботу колонки. Усі електронні компоненти розміщені в компактному пластиковому корпусі, що захищає їх від вологи та температурних впливів.

Зверніть увагу: блоки управління газових колонок конструктивно схожі, але можуть відрізнятися довжиною проводів, типами роз’ємів та схемою підключення. Перед покупкою рекомендується уважно порівняти кожен роз’єм з вашим старим блоком.

Основні функції плати управління

• керування автоматичним запалюванням газової колонки;
• подача живлення на електромагнітний газовий клапан;
• контроль наявності полум’я;
• індикація стану роботи колонки;
• взаємодія з дисплеєм та датчиками безпеки.

Ознаки несправності блоку управління газової колонки

• відсутня іскра при відкриванні крана гарячої води;
• колонка не реагує на протік води;
• газовий пальник не запалюється або гасне одразу після старту;
• не світиться лампочка індикації;
• на дисплеї відсутні показники або з’являються збої в роботі;
• колонка працює нестабільно без видимих механічних причин.

У більшості випадків ремонт плати управління неможливий, оскільки електроніка часто залита захисним складом. Оптимальне рішення — повна заміна блоку.

Переваги

•  Надійна та доступна заміна для більшості китайських газових колонок
•  Якісні матеріали та тривалий термін служби
•  Простий монтаж без пайки — встановлення займає кілька хвилин
•  Економічне рішення без необхідності заміни всієї колонки

Технічні характеристики

Загальні

Електричні параметри та підключення

• Напруга живлення: DC 3V
• Живлення: 2 батарейки типу R20 (D)
• Альтернатива: робота від гідрогенератора (за наявності турбіни)

Довжини проводів та роз’єми

• живлення — 3 В (постійний струм), провід з клемами типу «мама» під 4,8 мм, довжина 370 мм
• електрод розпалу (HV1, HV2) — загальна довжина з проводом 330 мм (±5 мм)
• електрод іонізації (S) — загальна довжина з проводом 330 мм (±5 мм)
• датчики тяги та перегріву — клеми «мама» під 6,3 мм, довжина 560 мм (±5 мм)
• лампочка індикації — довжина проводу 300 мм (±5 мм)
• датчик NTC — штекер (2 контакти), довжина 200 мм (±5 мм)
• мікроперемикач — роз’єм (2 контакти), довжина 220 мм (±5 мм)
• газовий клапан — роз’єм (3 контакти), довжина 180 мм (±5 мм)
• заземлення («маса») — під болт М4, довжина 230 мм (±5 мм)
• довжина наконечника електрода — 30 мм (S), 25 мм (HV1, HV2)

Корпус та монтаж

• Розміри корпусу: 49 × 59 × 29 мм (±2 мм)
• Кріплення: 2 отвори, міжцентрова відстань 62 мм
• Монтаж: простий, без пайки обовязково  з дотриманням техніки безпеки
