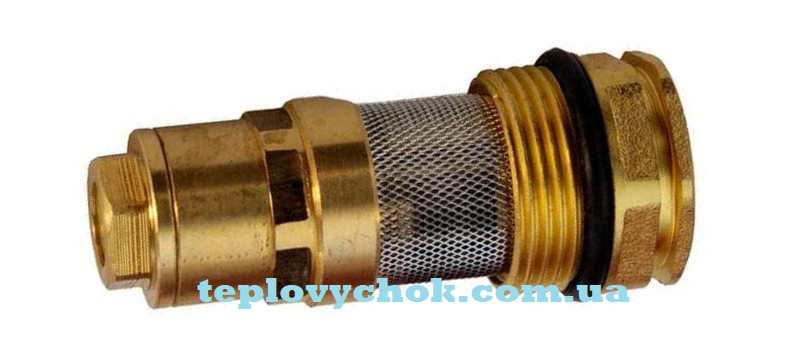

Датчик протоку Zoom, Solly, Weller, Rens, Biasi, Ariston, Protherm 50101006

Датчик протоку (витратомір) для газових котлів (у зборі)

Zoom, Solly, Weller, Rens, Biasi, Ariston, Protherm — артикул 50101006

Датчик протоку ГВП 50101006 — важливий елемент гідравлічної групи газового котла, який фіксує рух води через систему та передає сигнал на плату керування. Конструктивно він вбудований безпосередньо у вході гідравлічної групи теплоносія й оснащений турбіною, фільтром і магнітним стрижнем для точного та надійного визначення протоку.

Цей датчик забезпечує правильну роботу системи гарячого водопостачання: при відкритті крана вмикається котел, а при припиненні протоку — нагрів promptly вимикається. Таким чином, він робить роботу котла комфортною, безпечною і енергоефективною.

Конструкція та принцип роботи

Датчик протоку складається з трьох основних елементів:

• Турбіна — обертається під тиском води і створює механічний рух.
• Фільтр — затримує великі частинки у воді, захищаючи механіку та електроніку від забруднень.
• Магнітний стрижень (геркон або магнітний контакт) — реагує на обертання турбіни та передає електричний сигнал на плату котла.

При відкритті крана ГВП вода приводить турбіну в рух → магніт активує датчик Холла → плата керування отримує сигнал про потік → котел запускає нагрів. При припиненні руху ця послідовність не відбувається — нагрів вимикається.

Призначення та переваги

Цей витратомір встановлюється в гідравлічну групу входу води і виконує такі функції:

 виявлення та передача сигналу про наявність протоку води
 захист котла від роботи без потоку (сухого ходу)
 забезпечення стабільної роботи ГВП
 фільтрація води від забруднень
 збільшення ресурсу інших компонентів котла

Технічні характеристики

Ознаки несправності датчика протоку

Датчик протоку може вийти з ладу або засмітитись з часом. Основні ознаки проблем:

 котел не реагує на відкриття крана ГВП
 гаряча вода з’являється з затримкою або з різкими коливаннями температури
 котел вмикається і відразу вимикається
 з’являються помилки по протоку / Hall sensor
 зниження тиску води через засмічений фільтр

Періодичність перевірки та обслуговування

Датчик протоку рекомендується перевіряти хоча б раз на сезон або при плановому технічному обслуговуванні котла. Також важливо очищувати фільтр від сміття, щоб уникати передчасного зношення та нестабільної роботи.

Чи можлива самостійна заміна?

Так, заміна датчика протоку зазвичай можлива самостійно, за умови:

• вимкнений котел;
• перекрита подача води;
• акуратне демонтування старого витратоміра;
• очищення місця встановлення перед монтажем нового.

Якщо виникають питання щодо монтажу або сумісності — краще звернутися за консультацією або допомогою.

Поради для стабільної роботи ГВП

✔ встановіть фільтр грубої очистки на вході холодної води;
✔ уникайте роботи котла при низькому тиску води;
✔ своєчасно очищуйте фільтр датчика протоку;
✔ використовуйте оригінальні або перевірені сумісні витратоміри.
