Термопари для газового обладнання: що це таке, як працюють та як підібрати правильну

Безпека при використанні газового обладнання завжди на першому місці. Саме тому у конструкції газових котлів, колонок, конвекторів, плит та духовок передбачено захисний елемент – термопару. Вона контролює наявність полум’я і автоматично перекриває газ у разі його згасання. Якщо термопара виходить з ладу – обладнання перестає працювати або може становити небезпеку. У цьому матеріалі ми детально розповімо, що таке термопара, як вона працює, які бувають її види, як перевірити її несправність та коли потрібна заміна.

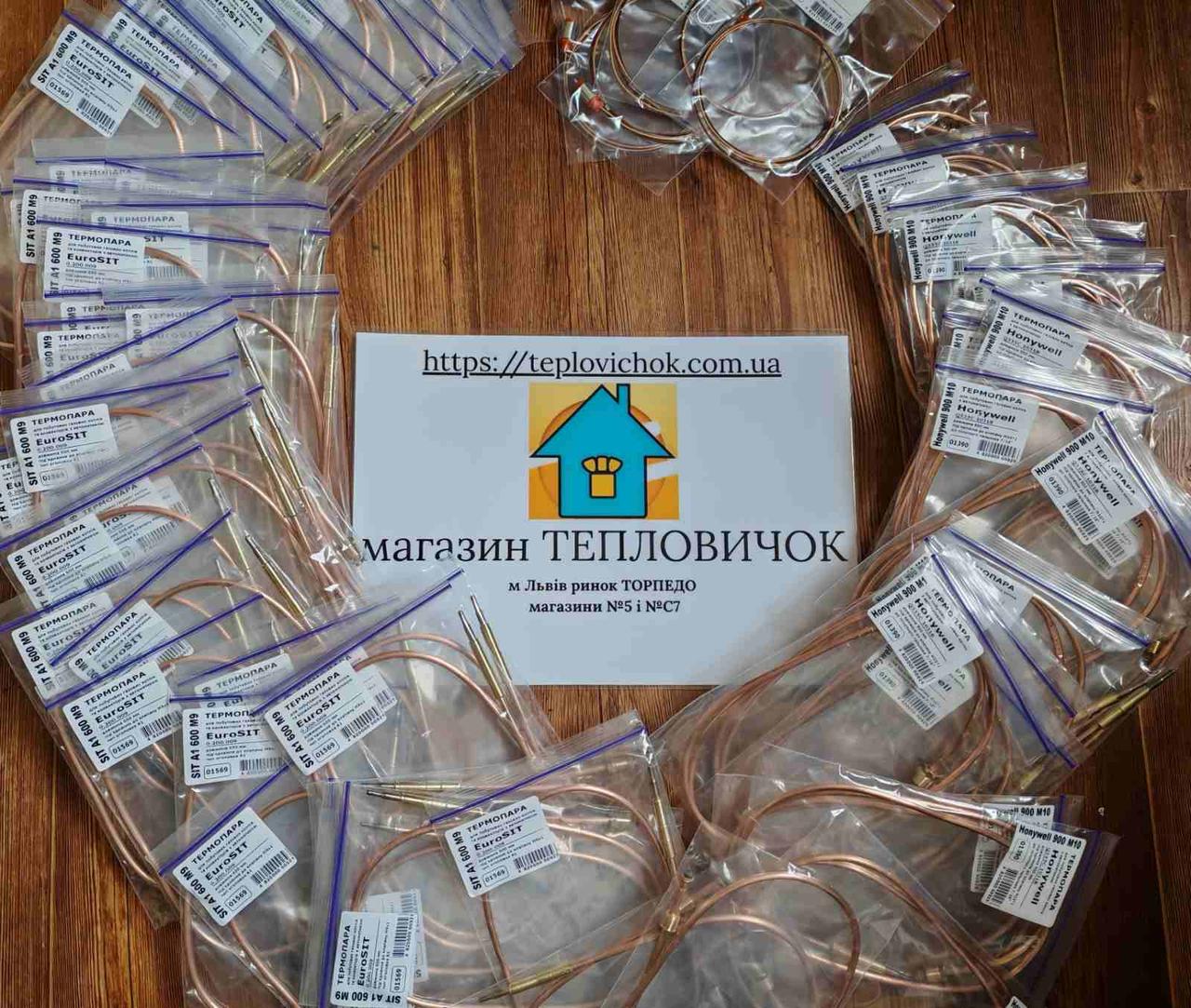

Інтернет-магазин «Тепловичок» (Львів) спеціалізується на продажу запчастин для газового обладнання, зокрема термопар для котлів, колонок, конвекторів, плит і духовок. Ми пропонуємо великий вибір деталей від перевірених виробників, з консультацією у підборі, відправкою по Україні та можливістю купити в роздріб у Львові на ринку Торпедо.

Що таке термопара і для чого вона потрібна?

Термопара – це датчик безпеки, який використовується у газових приладах. Її головне завдання – перекривати подачу газу, якщо зникає полум'я. Якщо, наприклад, вітер загасив пілотний пальник газової колонки або котла, термопара миттєво сигналізує про це клапану, який перекриває газ. Такий принцип роботи рятує від вибуху, загазування приміщення чи витоку газу.

Де використовується термопара?

Як працює термопара? Принцип дії простими словами

Термопара складається з двох металевих дротів із міді та сплаву нікелю або хрому. У місці їхнього з’єднання, яке називається "гарячим спаем", при нагріванні газовим полум’ям формується мікроелектрична напруга (ЕМР – електрорушійна сила). Цей слабкий струм (близько 20–35 мілівольт) подається на газовий клапан і утримує його у відкритому стані.

✅ Є полум’я — є струм, газ подається.
❌ Немає полум’я — струм зникає, клапан миттєво перекриває газ.

З чого складається термопара

• Мідна трубка (кабель)

• Двометалевий зварений наконечник (спай)

• Фіксуюча гайка М8, М9 або М10 (залежить від моделі)

• Контакт для підключення до газового клапана

• Інколи додатково – перехідники або кріплення

Усі термопари у продажу в нашому магазині виготовлені з якісної міді та проходять контроль якості. Ми пропонуємо як універсальні моделі, так і фірмові від EuroSit, SIT, Termet, Mora, Junkers, Bosch, Ariston, Ferroli, Electrolux, Zanussi та інших виробників.

Види термопар

Популярні моделі термопар

✔ SIT 1900, SIT 630, SIT 820
✔ Евросит (Eurosit) 630/820
✔ Термопара Termet 19Y
✔ Ariston/Chaffoteaux 65104303
✔ Junkers WR/WRP серія
✔ Ferroli DOMIproject, Atlas
✔ Electrolux GWH та Quantum
✔ Zanussi GWH
✔ Mora/Novaservis
✔ Універсальні 600 мм, 900 мм, 1200 мм, 1500 мм

Основні ознаки несправності термопари

Термопара з часом зношується через нагрівання, корозію або нагар. Вона не ремонтується — тільки замінюється. Ось найпоширеніші симптоми її несправності:

• 🔥 Гасне запальник одразу після відпускання кнопки газу

• 🔧 Котел чи колонка не тримає полум’я

• ⚠️ Потрібно довго прогрівати запальник, щоб обладнання запустилось

• 🔄 Обладнання періодично вимикається без причини

• 💨 Відчувається запах газу (не завжди, але можливий супутній симптом)

• 🧯 Газовий клапан не відкривається або відкривається нестабільно

Якщо у вас виник хоча б один із цих симптомів – найімовірніше, термопара втратила чутливість або зруйнувався термоспай. В такому випадку потрібна діагностика і, за потреби, заміна.

Чому виходить з ладу термопара?

Причини можуть бути різні, але найчастіше це:

Як перевірити термопару самостійно?

Якщо ви вмієте користуватися мультиметром – можна протестувати термопару:

Перевірка мультиметром

1. Встановіть мультиметр на 200 mV DC.

2. Затисніть щупами кінці термопари.

3. Нагрійте наконечник полум'ям (запальничкою або пальником).

4. Результат:

   • 20–30 mV — термопара працює.

   • Менше 15 mV — термопара слабка, бажана заміна.

   • 0 mV — термопара несправна.

Коли заміна термопари обов’язкова?

Заміна потрібна, якщо:
✔️ запальник не тримається увімкненим
✔️ термопара не прогрівається
✔️ є пошкодження кабелю чи контакту
✔️ є ознаки корозії в місці з’єднання
✔️ напруга нижча за норму при тестуванні

Як вибрати термопару – поради від майстра

Правильний вибір термопари залежить від типу обладнання та газової автоматики. Ось основні критерії:

• Довжина – стандартні 600–900 мм, для конвекторів буває 1200–1500 мм

• Різьба гайки – М8, М9 або М10

• Тип приєднання – універсальна чи фірмова

• Сумісність з газовим клапаном – SIT, EuroSit, Honeywell, Kromschroeder

• Призначення – для котлів, колонок, плит, духовок або конвекторів

💡 Якщо сумніваєтесь – краще написати або подзвонити нам, і ми підберемо потрібну деталь за фото чи моделлю обладнання.

Як встановити термопару: коротка інструкція

Заміна нескладна, але вимагає уважності.

1. Перекрийте газ і знеструмте обладнання (якщо потрібно).

2. Дочекайтеся повного охолодження.

3. Відкрутіть стару термопару від кріплення та клапана.

4. Встановіть нову термопару так, щоб наконечник знаходився в полум’ї запальника повністю.

5. Під’єднайте її до клапана.

6. Перевірте герметичність з’єднань.

7. Увімкніть обладнання і протестуйте роботу.

⚠️ Дуже важливо: термопара не повинна торкатися пальника або металевих частин – тільки грітися від полум’я.

FAQ – Питання та відповіді

1. Як часто потрібно міняти термопару?
   Рекомендовано при будь-яких ознаках несправності або раз на 5–7 років при інтенсивній експлуатації.

2. Чи можна замінити термопару самостійно?
   Так, але дотримуйтесь інструкцій та правил безпеки, краще з газовим сигналізатором.

3. Як визначити несправність термопари?
   Симптоми: гасне пальник, газ не подається, нестабільна робота обладнання, запах газу.

4. Які виробники термопар надійні?
   SIT, EuroSit, Ferroli, Ariston, Termet, Junkers, Bosch, Electrolux, Zanussi, Mora.

5. Чи можна використовувати універсальну термопару?
   Так, але треба перевірити довжину, різьбу та сумісність з клапаном.

6. Що робити, якщо після заміни термопара не працює?
   Перевірте правильність встановлення, контакт із клапаном і наявність полум’я. Якщо не допомагає – зверніться до майстра.

Чому обрати магазин «Тепловичок» у Львові

• Великий асортимент термопар для котлів, колонок, конвекторів, плит та духовок.

• Тільки надійні запчастини для котлів, конвекторів, колонок від перевірених виробників.

• Можливість купити онлайн з доставкою по Україні.

• Роздріб у Львові: ринок Торпедо, магазини №5 і №С7 (1А).

• Професійна консультація щодо підбору і встановлення.

• Можливість обміну у разі браку.

✅ Висновок

Термопара – ключовий елемент безпеки газового обладнання. Вчасна діагностика і заміна гарантують стабільну роботу котлів, колонок, плит і конвекторів. Хоч заміну можна виконати самостійно, завжди дотримуйтесь правил безпеки, використовуйте газовий сигналізатор та контролюйте приміщення кілька тижнів після установки. Найкраще звернутися до кваліфікованого майстра, щоб уникнути аварій та забезпечити довговічну роботу обладнання.
