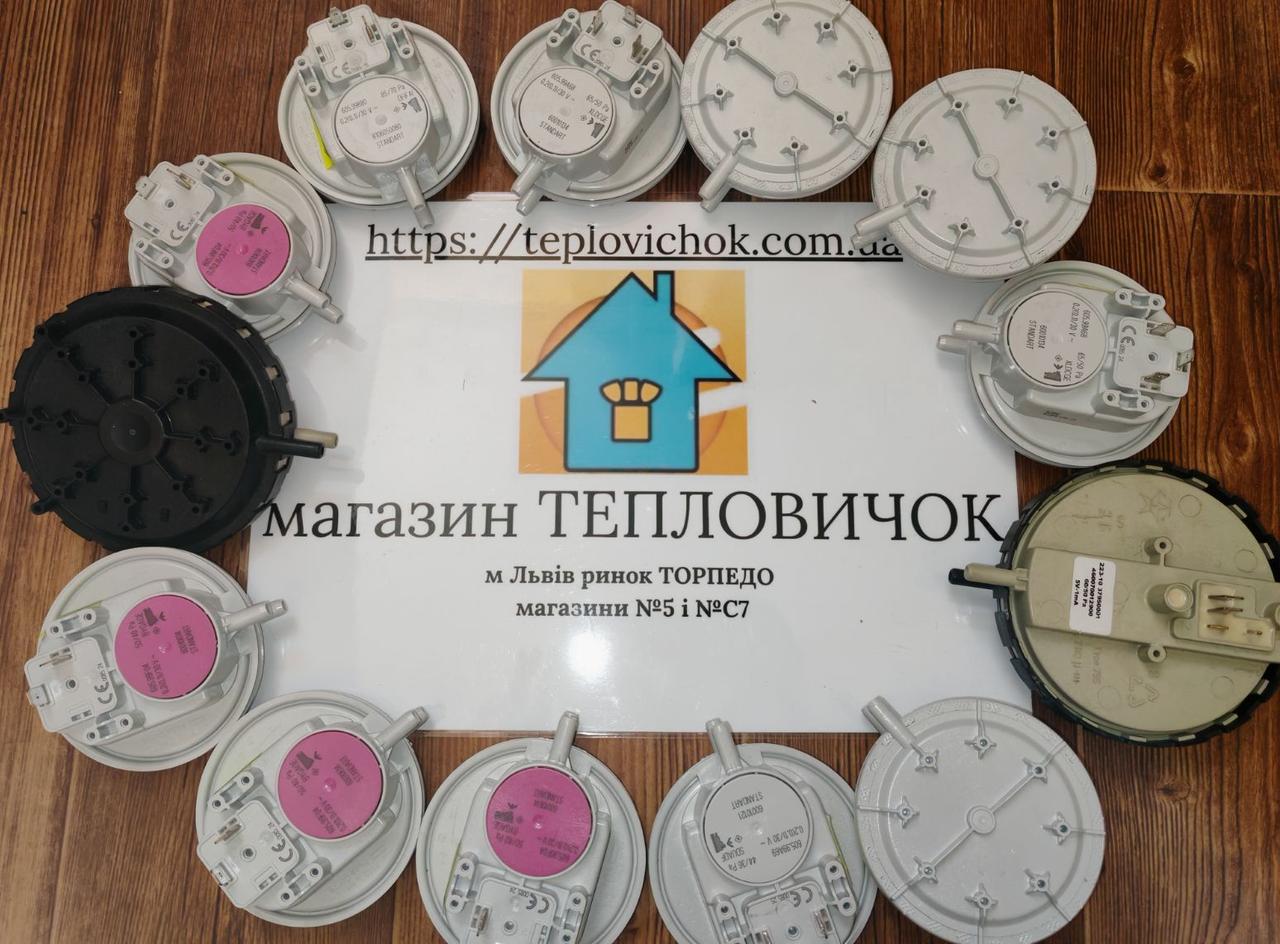

Пресостат (реле диму, повітря) для котла: що це, для чого потрібен і як працює? Повний гід від компанії Тепловичок (Львів)

Пресостати для газових котлів: надійний контроль диму та безпечна робота вашого опалення

Сучасні газові котли мають складну систему безпеки, що контролює всі етапи роботи опалювального обладнання. Одним з ключових елементів цієї системи є пресостат — його ще називають пресостат диму, пресостат тяги, реле тиску повітря або диференційне реле тиску. У технічній документації можна зустріти також російську назву — реле давления.

Пресостат газового котла відповідає за правильну роботу системи відведення димових газів та перевіряє наявність тяги. Простими словами — він не дозволяє котлу працювати, якщо дим не відводиться назовні. Це важливо, бо саме ця деталь запобігає виходу чадного газу в приміщення та можливим аваріям.

🔧 Якщо пресостат не отримує правильний сигнал,
— котел блокується і на дисплеї з’являється помилка тяги або вентилятора (наприклад, F.33, A03, 5P3, E03 залежно від моделі).

Як виглядає і з чого складається пресостат?

З конструктивної точки зору пресостат — це компактний круглий або овальний пластиковий корпус із клемами, штуцерами для підключення повітряних трубок і вбудованим мікроперемикачем. Усередині знаходяться:

• ✅ мембрана — чутливий еластичний елемент, що реагує на зміну тиску

• ✅ пружина (або налаштовувальний гвинт, у деяких моделей)

• ✅ контактна група (мікроперемикач)

• ✅ штуцери для гумових трубок (підключення до вентилятора або камери згоряння)

• ✅ іноді — Y-подібний відвід для конденсату

📌 У турбованих газових котлах пресостат взаємодіє з вентилятором: коли той вмикається, в системі з’являється різниця тиску, мембрана реагує і замикає електричний контакт — дає сигнал на запуск пальника.

Типи пресостатів

Існують два основних типи:

Також пресостати бувають регульовані та нерегульовані. У регульованих моделей є спеціальний гвинт, яким можна налаштувати поріг спрацювання. Наприклад, у популярних пресостатів Huba Control поріг часто вказаний на корпусі як 80/68 Pa або 120/30 Pa.

✅ Як працює пресостат газового котла — простими словами

Щоб зрозуміти важливість пресостату, давай розглянемо повний цикл запуску турбованого газового котла:

1. Користувач вмикає котел — електроніка проводить самодіагностику.

2. Запускається вентилятор димовідведення — він забезпечує видалення продуктів згоряння.

3. Вентилятор створює потік повітря, який формує тиск у димовій шахті.

4. Через силіконові трубки різниця тиску потрапляє в пресостат.

5. Мембрана всередині пресостату зміщується та з’єднує електричні контакти.

6. На плату управління йде сигнал "Все нормально, тяга є" ✅

7. Лише після цього котел дозволяє подачу газу і запалювання пальника.

📌 Що буде, якщо пресостат не спрацює?

Якщо пресостат не замикає контакти, то плата управління отримує сигнал "Тяги немає" ❌ і блокує роботу котла з міркувань безпеки.
Результат:

• Котел не запалюється

• З’являється помилка на дисплеї

• Вентилятор може працювати, але пальник не стартує

• Система переходить у блокування

Помилки пресостату в різних марок котлів

Чому пресостат так важливий?

Тому що він:

✅ контролює видалення диму
✅ перевіряє роботу вентилятора
✅ блокує котел у разі небезпеки
✅ запобігає попаданню чадного газу в приміщення
✅ є ключовою частиною системи безпеки котла

⚠️ Ознаки несправності пресостату газового котла

Пресостат (реле тиску повітря, пресостат диму, реле давления тяги) — елемент, який зношується з часом. Перші симптоми його несправності помітити нескладно.

Найпоширеніші ознаки:

• Котел не запалюється або запалюється з кількох спроб.

• Періодично гасне полум’я після запуску.

• Вентилятор працює, але котел блокується з помилкою по тязі.

• На дисплеї з’являється помилка: E03, F32, A03, 5P3 (залежно від бренду).

• Сторонні звуки при роботі вентилятора або пресостату — "клацання".

• Котел пахне газом чи продуктами згоряння (небезпечний симптом!).

• Падіння тяги при сильному вітрі чи обмерзанні коаксіального димоходу.

• Після чистки димоходу проблема зникає — це часто вказує на "втомлену" мембрану пресостату.

🔧 Не завжди винен пресостат!

🔎 Як перевірити пресостат — діагностика

Професійну діагностику повинен виконувати майстер, але є кілька безпечних перевірок, які можна зробити самостійно:

✅ Перевірити шланги — чи не затверділи, не мають тріщин
✅ Перевірити штуцери вентилятора — чи не забиті конденсатом
✅ Послухати роботу — чи чути "клацання" при запуску
✅ Перезапуск котла — чи з’являється помилка по тязі

Конструкція та принцип роботи пресостату (простими словами)

Пресостат газового котла — це невеликий, але надзвичайно важливий елемент системи безпеки. Його ще називають:

• реле тиску повітря

• диференціальне реле тиску

• пресостат диму / пресостат тяги

• реле давления тяги (рос.)

🔩 З чого складається пресостат?

Стандартний пресостат має таку конструкцію:

• Корпус (пластиковий або металевий)

• Мембрана (силіконова, чутлива до тиску)

• Мікроперемикач (контакти NO/NC/COM) – замикає або розмикає електроланцюг

• Штуцери (2 виходи) – для підключення до трубок Вентурі

• Регулювальний гвинт (є не у всіх моделей)

• Зворотна пружина

📌 У брендових котлах часто зустрічаються пресостати Huba Control (Швейцарія) — вони вважаються одними з найбільш надійних у світі. Саме такі пресостати Huba Control часто стоять у котлах Vaillant, Baxi, Ferroli, Demrad, Beretta, Ariston, Westen, Protherm та інших.

🔧 Як працює пресостат — дуже просто

Уяви: котел запускається → спершу вмикається вентилятор → він створює тягу. Тиск у системі змінюється — і ця зміна тиску потрапляє через силіконові шланги в пресостат.

Далі відбувається так:

1. Тиск впливає на мембрану.

2. Мембрана рухається.

3. Вона натискає на мікроперемикач.

4. Контакти замикаються → котел отримує "дозвіл" на розпал.

5. Якщо тяга зникає — контакти розмикаються → котел вимикає пальник і стає в аварію.

Це – захист від зворотної тяги та отруєння чадним газом (CO). Без пресостату котел просто не можна запускати — це небезпечно.

📊 Типи пресостатів

Є два основні типи:

🌬️ Що таке «диференційний тиск»?

Пресостат працює не просто по тиску, а по різниці тиску між двома точками. Один штуцер підключається до зони “-” (розрядження на вході вентилятора), другий — до зони “+” (вихід вентилятора або димохід). На основі цієї різниці мембрана рухається.

Як обрати запчастини до котла: поради спеціалістів

Правильний підбір комплектуючих до котлів опалення — це запорука стабільної роботи системи, енергоефективності та безпеки. Невідповідна деталь може не лише не вирішити проблему, а й призвести до серйозних поломок або навіть виходу з ладу дорогої автоматики. Нижче наведено ключові рекомендації, які допоможуть уникнути помилок під час вибору запчастин.

Кожна марка котлів (Vaillant, Ariston, Baxi, Saunier Duval, Protherm, Ferroli, Immergas, Westen тощо) має десятки моделей і підсерій. Запчастини часто відрізняються навіть між схожими моделями одного виробника.
Приклад: вентилятор від Vaillant TurboTEC Pro не підійде до TurboTEC Plus, хоча стандартно виглядає однаково.

✅ Обов'язково вказуйте:

• повну назву моделі (наприклад: Vaillant TurboTEC Pro VUW 242/3-3),

• серійний номер або артикул запчастини,

• рік випуску котла (якщо доступно).

Запчастини умовно діляться на три категорії:

✅ Оптимально використовувати оригінальні або якісні європейські аналоги перевірених брендів: Huba Control, Sit, Honeywell, Fime, Wilo, Grundfos, Afriso, Lemark.

Кожна запчастина має конкретні робочі параметри:

• датчики тяги та диму — тиск спрацювання (Па);

• насоси — потужність, напір, тип підключення;

• вентилятори — оберти (rpm), діаметр, роз'єм живлення;

• газові клапани — калібрування, тип газу, напруга;

• плати управління — серійний номер і прошивка;

• теплообмінники — тип (первинний/бітермічний), кількість пластин, розміри;

• електроди запалу/іонізації — кріплення та довжина електрода.

⚠️ Важливо: купувати запчастини «на око» категорично не можна — параметри мають значення. Помилка = неправильна робота або відмова котла.

Як часто буває: замовили найдешевший вентилятор чи насос — він пропрацював лише 2–3 тижні і знову ремонт. У результаті витрати подвоюються.

Ми рекомендуємо обирати золоту середину — якісні комплектуючі з гарантією. Це особливо важливо у розпал опалювального сезону.

Монтаж деяких запчастин (плати, газові клапани, триходові клапани, вентилятори, датчики протоку) потребує професійного встановлення. Якщо сумніваєшся — завжди краще отримати консультацію спеціаліста.

Найпоширеніші поломки котлів та які запчастини потрібні для ремонту

Газові та електричні котли — складні технічні пристрої, і з часом навіть найнадійніші моделі потребують обслуговування або заміни комплектуючих. Нижче наведено ТОП найчастіших несправностей, з якими звертаються власники котлів в Україні, та рішення, які допомагають їх швидко усунути.

Ознаки:

• на дисплеї з’являються коди помилок (F28, F29, А01, Е01 тощо);

• пальник не запалюється або згасає;

• чути часті клацання реле чи іскру, але вогню немає.

Причини:

• несправний електрод запалу чи іонізації;

• проблеми з газовим клапаном;

• поломка плати керування;

• відсутність тяги в димовідводі;

• падіння тиску води в системі.

Рішення:
Замінити:

• ✅ Електрод запалу/іонізації

• ✅ Газовий клапан (Sit, Honeywell, Eurosit)

• ✅ Плату управління

• ✅ Пресостат диму (датчик тяги)

• ✅ Датчик тиску води (пресостат води)

➤Диференційні реле тиску диму (пресостати) - купити у Львові від компанії "ПП "ТЕПЛОВИЧОК""
➤ Електроди - замовити у Львові від компанії "ПП "ТЕПЛОВИЧОК""
➤ Автоматика газова до котлів та конвекторів газових - купити у Львові від компанії "ПП "ТЕПЛОВИЧОК""
➤ Плати керування - замовити у Львові від компанії "ПП "ТЕПЛОВИЧОК""

Ознаки:

• вода то гаряча, то холодна;

• погано реагує на зміну температури;

• тиск води стабільний, але котел вимикається.

Причини:

• вихід з ладу датчика протоку;

• зношений триходовий клапан;

• забруднений вторинний теплообмінник;

• несправність турбіни протоку.

Рішення:
Замінити:

• ✅ Датчик протоку

• ✅ Триходовий клапан (у зборі або ремкомплект)

• ✅ Вторинний теплообмінник / бітермічний теплообмінник

• ✅ Турбіну протоку

• Запчастини до котлів, бойлерів, колонок та конвекторів від компанії "ПП "ТЕПЛОВИЧОК""

Ознаки:

• помилка перегріву (E9, F20, E10);

• температура різко зростає;

• котел шумить і "кипить".

Причини:

• заклинювання циркуляційного насоса;

• повітря в системі;

• несправний термостат;

• забитий теплообмінник.

Рішення:
Потрібно перевірити та замінити:

• ✅ Циркуляційний насос (Wilo, Grundfos, Askoll)

• ✅ Термостат / датчик температури NTC

• ✅ Теплообмінник

• ✅ Автоматичний повітрявідводчик  /воздухоотводчик/

все доступне за посиланням Запчастини до котлів, бойлерів, колонок та конвекторів від компанії "ПП "ТЕПЛОВИЧОК""

Ознаки:

• під котлом з’являється вода;

• тиск у системі падає;

• помилка по низькому тиску (E119, F22, F37 та ін.);

• система постійно потребує підживлення.

Причини:

• тріщина в первинному теплообміннику;

• зношені ущільнювачі;

• підтікає підживлювальний клапан;

• негерметичність з’єднань чи фітингів;

• аварійний скид через розширювальний бак.

Рішення:
Потрібно замінити або перевірити:

• ✅ Теплообмінник первинний/бітермічний

• ✅ Ущільнювальні кільця (O-Ring)

• ✅ Підживлювальний кран (fill valve)

• ✅ Запобіжний клапан

• ✅ Розширювальний бак (експансомат)

 товари з категорії "ремонт герметичності": Розширювальні бачки - замовити у львові від компанії "ПП "ТЕПЛОВИЧОК""

Ознаки:

• котел працює голосно;

• чути свист або характерний "свірчок";

• при запуску з’являється "хлопок" у камері згоряння;

• котел "гуде".

Причини:

• забитий теплообмінник (накип);

• забруднений газовий пальник або форсунки;

• знос вентилятора димовідводу;

• неправильне налаштування газового клапана.

Рішення:
Замінити або обслуговувати:

• ✅ Газовий пальник (у зборі)

• ✅ Вентилятор димовідводу (турбіна)

• ✅ Газові форсунки

• ✅ Регулювання газового клапана + чистка теплообмінника

Ознаки:

• постійно показує низький тиск;

• котел блокується і видає помилку F22, E10, E119;

• тиск падає навіть при замкненій системі.

Причини:

• протікання у системі;

• несправний підживлювальний кран;

• пошкоджена мембрана розширювального бака;

• повітря в системі.

Рішення:
Потрібно перевірити:

• ✅ Підживлювальний клапан

• ✅ Розширювальний бак

• ✅ Автоматичні воздухоотводчики

• ✅ Запобіжний клапан

Ознаки:

• вентиляція або димохід працюють неправильно;

• котел вимикається при сильному вітрі;

• видає помилки: А03, Е03, F32, F05;

• запах газу або диму (небезпечна ситуація!).

Причини:

• порушення димовидалення;

• забита коаксіальна труба;

• несправний пресостат диму;

• недостатнє живлення вентилятора.

Рішення:
Замінити:

• ✅ Пресостат диму (реле тяги)

• ✅ Вентилятор відведення продуктів згоряння

• ✅ Шланги пресостата

• ✅ Коаксіальний димохід

Поради по встановленню і заміні пресостату

1. Відключення обладнання
   Перед будь-яким втручанням обов’язково відключіть котел від електроживлення та закрийте подачу газу. Це ключовий захід безпеки.

2. Огляд нового пресостату
   Перевірте відсутність пошкоджень, цілісність мембрани та контактів. Деталь від перевіреного виробника, наприклад Huba Control, гарантує відповідність стандартам і тривалий термін служби.

3. Підключення трубок Вентурі
   Шланги, що йдуть до пресостату, повинні бути герметично приєднані. Будь-яке витікання повітря змінює тиск і може викликати помилкове спрацьовування.

4. Перевірка контактів
   Переконайтеся, що мікроперемикач правильно під’єднаний. Контакти повинні легко замикається та розмикатися відповідно до руху мембрани.

5. Тестування роботи
   Після монтажу увімкніть котел і спостерігайте за роботою вентилятора та сигналізацією помилок. Пресостат повинен реагувати на зміну тяги без збоїв.

Фахівці рекомендують звертати увагу на такі ознаки:

• Котел не запускається або швидко відключається.

• З’являються помилки на дисплеї, пов’язані з тиском диму або вентиляцією.

• Шумний або нестабільний вентилятор.

• Окислення контактів, пошкодження мембрани або шлангів.

• Аварійне спрацювання при нормальному навантаженні.

Виявивши будь-який із цих сигналів, варто перевірити пресостат котла та інші вузли вентиляційної системи. Часто проблема може бути у засміченні трубок або зносі вентилятора.

6.8 FAQ — запитання та відповіді

Питання: Чи можна самостійно перевірити пресостат?
Відповідь: Так, базова перевірка можлива мультиметром, але без належного досвіду ризик пошкодити котел високий.

Питання: Як часто потрібно замінювати пресостат?
Відповідь: Залежить від інтенсивності використання котла, зазвичай кожні 5–8 років або при перших ознаках несправності.

Питання: Які моделі котлів сумісні з пресостатами Huba Control?
Відповідь: BAXI, BERETTA, HERMANN, Termet та інші. У нас доступні як оригінальні, так і універсальні варіанти.

Питання: Що робити, якщо котел аварійно відключається?
Відповідь: Перш за все, перевірити вентиляційний канал і пресостат. При необхідності — замінити деталь і зробити діагностику всього димовідводу.

6.9 Безпечна експлуатація та де нас можна знайти

• Мультиметр для перевірки контактів.

• Контроль герметичності шлангів та трубок.

• Газовий сигналізатор, який попередить про витік газу протягом перших тижнів після ремонту.

Якщо є сумніви — скористайтеся послугами кваліфікованого майстра. Це забезпечить довговічну роботу котла та вашу безпеку.

В інтернет-магазині «Тепловичок» ви знайдете пресостати для котлів будь-яких моделей, включаючи Huba Control, з доставкою по Україні та можливістю самовивозу у Львові на ринку Торпедо. Ми гарантуємо:

• сертифіковану якість;

• широкий асортимент;

• професійні консультації;

• зручні варіанти оплати та швидку доставку.

Диференційні реле тиску диму (пресостати) - купити у Львові від компанії "ПП "ТЕПЛОВИЧОК""

Висновки та ключові переваги пресостатів

Пресостат для котла (пресостат диму, реле тиску повітря, реле давления) – це надійний елемент, який контролює роботу вентилятора та систему димовідведення, забезпечуючи безпечне та ефективне функціонування вашого газового котла. Використання деталей перевірених виробників, таких як Huba Control, гарантує довговічність і точність роботи.

• Сертифіковані деталі – відповідність стандартам безпеки та якості.

• Широкий асортимент – пресостати для котлів BAXI, BERETTA, HERMANN, Termet та інших брендів.

• Професійні консультації – допомога у підборі деталі та поради щодо монтажу.

• Зручна доставка по Україні Новою Ппштою щодня та можливість самовивозу у Львові на ринку Торпедо.

• Гарантія на весь товар – безпечна і довготривала експлуатація котла.

Не забувайте, що своєчасна перевірка та заміна пресостату дозволяє уникнути аварійних ситуацій, економить кошти на ремонті і забезпечує стабільну роботу вашої опалювальної системи.
